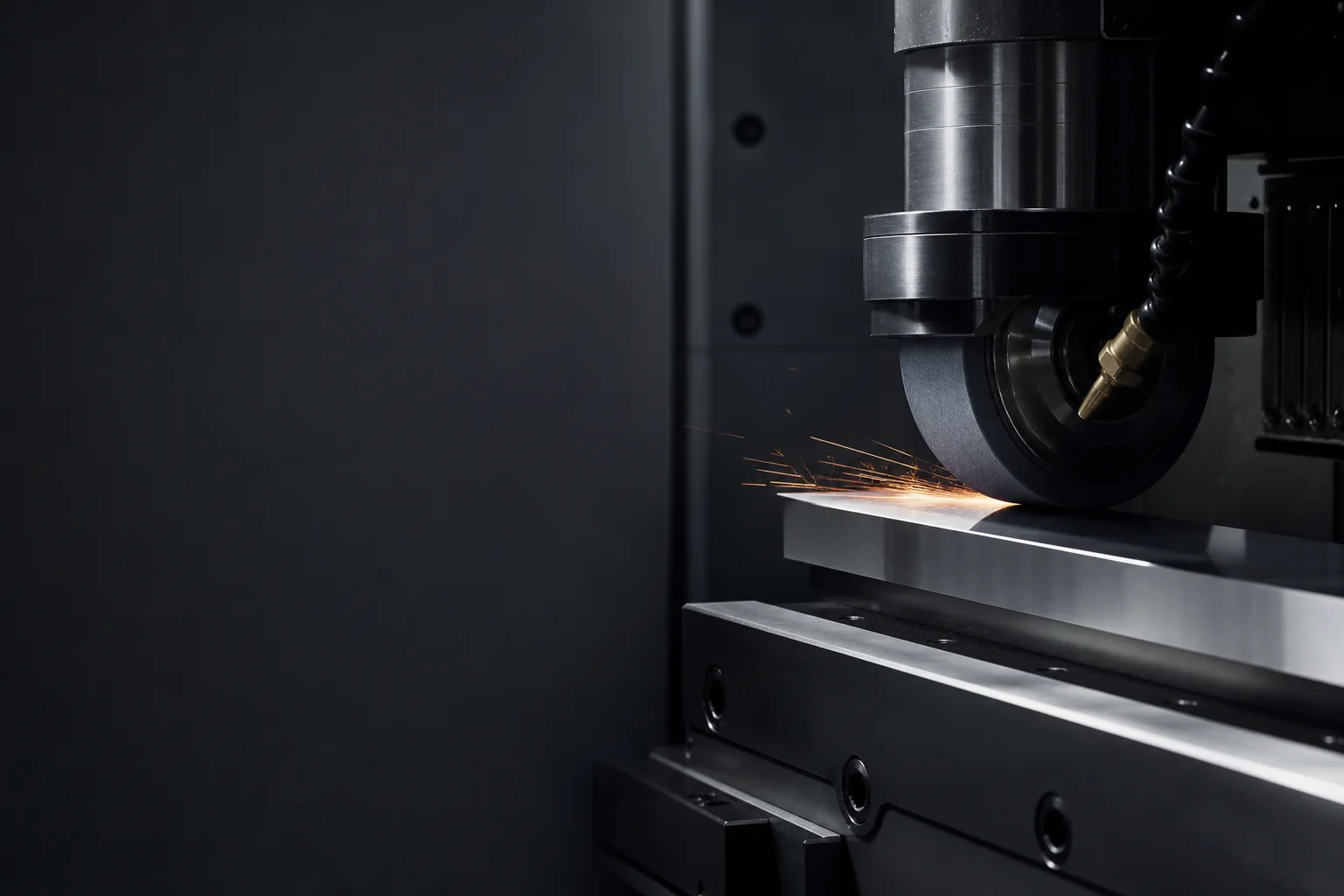

Szlifowanie
Szlifowanie powierzchni płaskich i obrotowych w tolerancji do 0,01 mm — dla dokładnych pasowań, geometrii i kontrolowanej jakości powierzchni.
Prześlij dokumentację
03 / Szlifowanie01 Zastosowanie
Ostatnie mikrometry mają znaczenie.
Szlifowanie jest procesem wykańczającym, który pozwala korygować wymiar, geometrię i strukturę powierzchni po obróbce skrawaniem lub cieplnej. Wykonujemy powierzchnie płaskie oraz obrotowe w tolerancji do 0,01 mm. Możliwość uzyskania tej dokładności potwierdzamy po analizie konkretnej geometrii, materiału, twardości, bazowania, naddatku i warunków kontroli.
DokładnośćSzlifowanie w tolerancji do 0,01 mm
Zakres geometriiPowierzchnie płaskie i obrotowe, średnice, czopy oraz powierzchnie styku
Kluczowe daneTolerancja, chropowatość, baza, naddatek i stan materiału
02 Zakres prac
Proces dobieramy do kształtu powierzchni, materiału i wymaganej funkcji.
Co daje szlifowanie?
Dokładność geometryczna
Praca nad prostoliniowością, płaskością, okrągłością i współosiowością wskazanych powierzchni.
Jakość powierzchni
Uzyskanie struktury powierzchni odpowiedniej dla styku, uszczelnienia, prowadzenia lub łożyskowania.
Wykończenie po obróbce cieplnej
Korekcja cech, które mogły zmienić się w wyniku procesów cieplnych lub innych operacji technologicznych.
03 Planowanie procesu
Dokładność końcowa zależy również od tego, jak detal został przygotowany przed szlifowaniem.
Od naddatku do gotowego pasowania.
Powierzchnie płaskie i obrotowe
W przypadku płaszczyzn analizujemy płaskość, równoległość, prostopadłość i relację do baz. Dla powierzchni obrotowych znaczenie mają średnica, okrągłość, walcowość, bicie oraz współosiowość względem pozostałych cech detalu.
Naddatek na szlifowanie
Naddatek musi umożliwić usunięcie śladów wcześniejszej obróbki i ewentualnych zmian geometrii, ale nie powinien być przypadkowo duży. Ustalamy go z uwzględnieniem materiału, twardości, wcześniejszego procesu, wymiaru detalu i oczekiwanego rezultatu.
Wpływ obróbki cieplnej
Hartowanie, azotowanie, ulepszanie cieplne lub inne procesy mogą zmienić wymiar i geometrię części. Powierzchnie przeznaczone do wykończenia należy zaplanować wcześniej, a po procesie potwierdzić stan, twardość i rzeczywisty naddatek. Uzgodnioną obróbkę cieplną możemy koordynować we współpracy z wyspecjalizowanymi hartowniami.
Pasowania, chropowatość i kontrola
Wymiar nominalny nie opisuje całej funkcji powierzchni. Rysunek powinien wskazywać tolerancję, pasowanie, chropowatość, bazy i wymagania geometryczne. Sposób pomiaru dobieramy do cechy, jej dostępności i znaczenia w gotowym zespole.
Przed dostarczeniem detalu:
oznacz powierzchnie przeznaczone do szlifowania, przekaż aktualny rysunek, podaj materiał i twardość, potwierdź wykonane procesy cieplne oraz wskaż wymiar przed obróbką i kryteria odbioru.
04 Dane wejściowe
Wskaż powierzchnie krytyczne.
W szlifowaniu sama wartość wymiaru nie wystarcza. Ważne są relacje geometryczne, sposób bazowania, stan materiału i funkcja powierzchni.
- 01Rysunek techniczny
Jednoznaczne oznaczenie powierzchni przeznaczonych do szlifowania.
- 02Tolerancje
Wymiarowe i geometryczne wraz z bazami odniesienia.
- 03Chropowatość i pasowanie
Wymagana wartość, oznaczenie pasowania i funkcja powierzchni w gotowym zespole.
- 04Materiał i twardość
Gatunek, stan materiału oraz informacje o wykonanej obróbce cieplnej.
- 05Naddatek i stan detalu
Rzeczywiste wymiary przed szlifowaniem, stan baz i opis wcześniejszych operacji.
05 FAQ
Szlifowanie — pytania.
Informacje potrzebne przed zaplanowaniem procesu.
Kiedy warto zastosować szlifowanie?
Gdy istotne są dokładne pasowania, małe tolerancje, geometria powierzchni lub określona chropowatość, której nie zapewnia wcześniejsza obróbka.
Czy szlifowanie umożliwia uzyskanie tolerancji do 0,01 mm?
Tak, realizujemy szlifowanie w tolerancji do 0,01 mm. Możliwość osiągnięcia tego poziomu potwierdzamy dla konkretnego detalu po analizie geometrii, materiału, twardości, bazowania, naddatku i sposobu kontroli.
Czy detal musi mieć naddatek na szlifowanie?
Zwykle tak. Wartość naddatku powinna wynikać z wcześniejszego procesu, materiału, możliwych odkształceń i wymaganej geometrii końcowej.
Jak opisać wymagania na rysunku?
Należy wskazać wymiar i tolerancję, bazy, tolerancje geometryczne, chropowatość oraz ewentualne wymagania dotyczące krawędzi i powierzchni sąsiednich.
Co wpływa na koszt szlifowania?
Geometria, materiał i twardość, wielkość naddatku, wymagane tolerancje, sposób bazowania, kontrola oraz liczba sztuk.
