Gatunek i norma
C45, 40H, 40HM i 40HMT to przykłady, dlatego podstawą wyceny jest zawsze pełne oznaczenie z dokumentacji. Nie zakładamy automatycznie odpowiedników ani zamienników między normami.
03 / Materiał obrabiany
Stale maszynowe i stopowe Obróbka CNC
C45, 40H, 40HM i 40HMT to przykłady obrabianych stali — zakres nie jest zamknięty i zawsze wynika z dokumentacji konkretnego detalu.
01 Charakterystyka
Materiał dobrany do funkcji części.
Obrabiamy stale maszynowe i stopowe przeznaczone na wałki, osie, tuleje, piasty, sworznie oraz inne odpowiedzialne części maszyn. C45, 40H, 40HM i 40HMT są przykładami spotykanych gatunków, a nie pełnym katalogiem możliwości. Dla każdego zapytania analizujemy dokładne oznaczenie materiału, normę, stan dostawy, wymaganą twardość, geometrię oraz kolejność obróbki skrawaniem, cieplnej i wykańczającej.

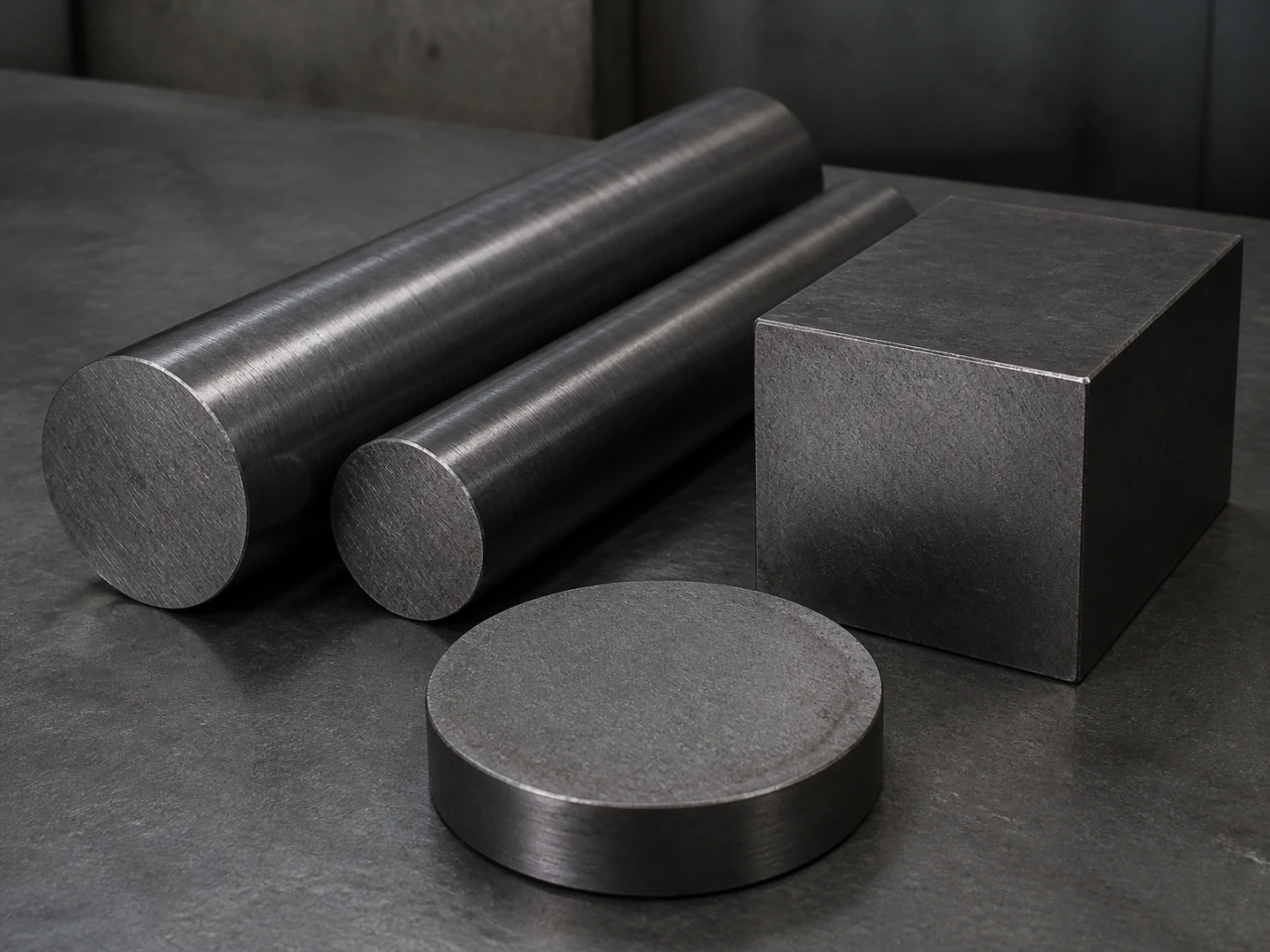

Typowe formy materiału
- pręty ciągnione i walcowane
- wałki oraz odkuwki
- płyty i formatki
- półfabrykat powierzony
02 Technologia
Parametry procesu wynikają z konkretnego gatunku, stanu półfabrykatu i dokumentacji.
Co sprawdzamy przed pierwszą operacją?
Kolejność procesu
Jeśli detal będzie ulepszany lub hartowany, wymiary wykańczane trzeba zaplanować po procesie cieplnym albo pozostawić na nie kontrolowany naddatek.
Powierzchnie łożyskowe
Czopy i pasowania wymagają powiązania tolerancji wymiarowej, geometrii oraz chropowatości. Sam wymiar średnicy nie opisuje całej funkcji.
Długie elementy
Smukłe wałki są podatne na ugięcie podczas obróbki i pomiaru. Sposób podparcia oraz kolejność przejść dobiera się do relacji długości i średnicy.
03 Zastosowania
Typowe komponenty z materiału Stale maszynowe i stopowe.
Lista pokazuje częste zastosowania, ale nie ogranicza zakresu realizacji. Wykonalność zawsze potwierdzamy dla konkretnej geometrii.
- 01wałki napędowe
- 02osie i sworznie
- 03tuleje oraz pierścienie
- 04piasty i kołnierze
- 05czopy pod łożyska
- 06części po obróbce cieplnej
04 Podejście
Od półfabrykatu do kontrolowanego wymiaru.
Dla elementów ze stali maszynowych i stopowych często łączymy toczenie powierzchni obrotowych z frezowaniem rowków, płaszczyzn albo otworów. Jeśli projekt obejmuje ulepszanie, hartowanie, odprężanie lub inne procesy cieplne, technologia uwzględnia podział na obróbkę zgrubną i końcową, kontrolowane naddatki oraz sposób potwierdzenia twardości i wymiarów po procesie.
05 Dokumentacja
Co przesłać do rzetelnej wyceny?
Jeżeli nie masz wszystkich informacji, opisz zastosowanie i wskaż dane, które są już zatwierdzone. Oddzielimy wymagania obowiązkowe od elementów do konsultacji.
- 01
pełne oznaczenie gatunku, norma i stan dostawy
- 02
wymagana twardość i miejsce jej kontroli
- 03
kolejność procesów cieplnych i powierzchniowych
- 04
pasowania, bicie, współosiowość i chropowatość
- 05
liczba sztuk oraz długość planowanej serii
06 FAQ
Najczęstsze pytania.
Najważniejsze informacje przed przesłaniem dokumentacji.
Jakie stale maszynowe i stopowe obrabiacie?
Między innymi C45, 40H, 40HM i 40HMT. Nie jest to zamknięta lista — inne gatunki oceniamy na podstawie pełnego oznaczenia, stanu materiału, geometrii i wymaganych procesów.
Czy po hartowaniu potrzebne jest szlifowanie?
Zależy to od wymaganej tolerancji, geometrii i chropowatości. Powierzchnie funkcjonalne często planuje się do wykończenia po obróbce cieplnej.
Jak opisać stal w zapytaniu?
Podaj pełne oznaczenie gatunku i normę, stan dostawy, ewentualną twardość, wymagane procesy cieplne, wymiary krytyczne oraz kryteria kontroli.
