Gatunek i stan
Różne stopy aluminium inaczej reagują na skrawanie, anodowanie i obciążenia. Dokumentacja powinna wskazywać pełne oznaczenie oraz oczekiwany stan dostawy.
01 / Materiał obrabiany
Aluminium Obróbka CNC
Lekki materiał, duża swoboda geometrii i powierzchnie, które wymagają świadomego planowania całego procesu.
01 Charakterystyka
Materiał dobrany do funkcji części.
Aluminium jest częstym wyborem dla korpusów, obudów, płyt bazowych, uchwytów i części ruchomych. O wyniku nie decyduje jednak sama łatwość skrawania. Znaczenie mają gatunek i stan materiału, sztywność detalu, sposób zamocowania, odprowadzanie wióra oraz wymagania powierzchniowe po obróbce.

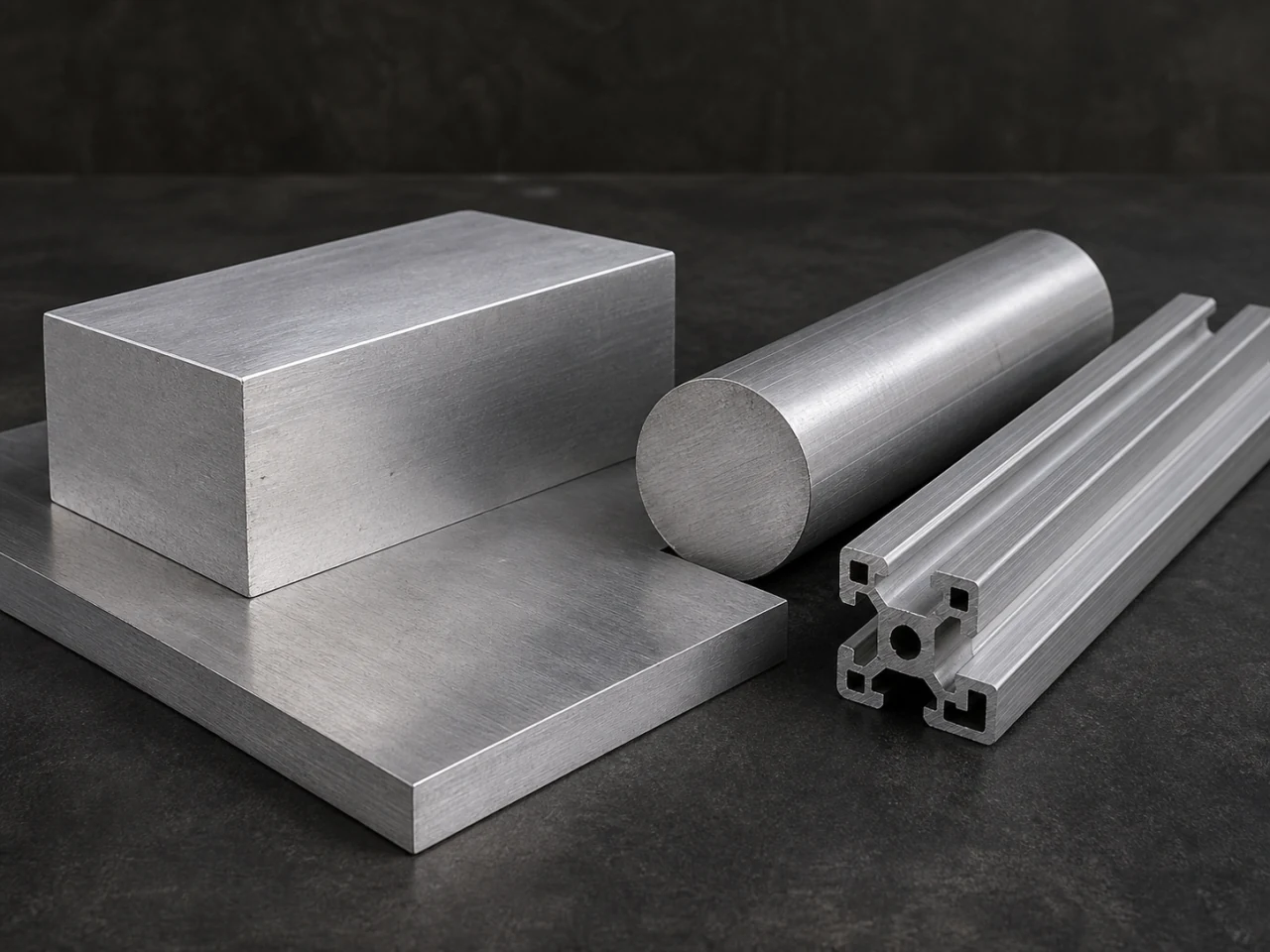

Typowe formy materiału
- płyty i formatki
- pręty okrągłe
- profile i półfabrykaty
- materiał powierzony po uzgodnieniu
02 Technologia
Parametry procesu wynikają z konkretnego gatunku, stanu półfabrykatu i dokumentacji.
Co sprawdzamy przed pierwszą operacją?
Cienkie ścianki
Usuwanie dużej objętości materiału może uwolnić naprężenia i zmienić geometrię. Strategię obróbki oraz kolejność zamocowań dobiera się do sztywności części.
Powierzchnia
Jeżeli detal będzie anodowany, szczotkowany lub pozostanie widoczny, warto z góry określić powierzchnie estetyczne, kierunek śladów i miejsca niedopuszczalnych odcisków.
Gwinty i pasowania
Miększy materiał wymaga właściwej geometrii narzędzia i kontroli zadziorów. Cechy montażowe należy opisać razem z funkcją oraz przewidywanym obciążeniem.
03 Zastosowania
Typowe komponenty z materiału Aluminium.
Lista pokazuje częste zastosowania, ale nie ogranicza zakresu realizacji. Wykonalność zawsze potwierdzamy dla konkretnej geometrii.
- 01korpusy i obudowy
- 02płyty montażowe
- 03uchwyty i adaptery
- 04elementy oprzyrządowania
- 05prototypy i krótkie serie
- 06części o ograniczonej masie
04 Podejście
Od półfabrykatu do kontrolowanego wymiaru.
Projekt analizujemy pod kątem dostępności półfabrykatu, liczby zamocowań i relacji między powierzchniami funkcjonalnymi. Przy korpusach ważne jest zachowanie spójnych baz, a przy płytach i cienkich elementach — ograniczenie odkształceń po zwolnieniu mocowania. Jeżeli planowana jest powłoka, wymiar nominalny i tolerancję oceniamy w odniesieniu do stanu końcowego części.
05 Dokumentacja
Co przesłać do rzetelnej wyceny?
Jeżeli nie masz wszystkich informacji, opisz zastosowanie i wskaż dane, które są już zatwierdzone. Oddzielimy wymagania obowiązkowe od elementów do konsultacji.
- 01
pełne oznaczenie stopu i stan dostawy
- 02
model 3D oraz rysunek z aktualną rewizją
- 03
tolerancje, bazy i wymagania chropowatości
- 04
informacja o anodowaniu lub innym wykończeniu
- 05
liczba sztuk i planowana powtarzalność zamówień
06 FAQ
Najczęstsze pytania.
Najważniejsze informacje przed przesłaniem dokumentacji.
Czy wykonujecie pojedyncze elementy z aluminium?
Zapytania o prototypy, pojedyncze części i krótkie serie analizujemy indywidualnie na podstawie geometrii oraz dokumentacji.
Czy można wycenić detal przeznaczony do anodowania?
Tak. W zapytaniu należy podać rodzaj wykończenia, powierzchnie istotne oraz wskazać, czy tolerancje odnoszą się do wymiaru przed, czy po powłoce.
Czy sam model STEP wystarczy?
Model pozwala ocenić geometrię. Rysunek powinien dodatkowo definiować tolerancje, bazy, gwinty, chropowatość i wymagania specjalne.
